Dettagli:
Termini di pagamento e spedizione:
|
| Articolo: | Lato di grossa superficie, buco quadrato Scatto minerario, grattacielo, vetrina, maglia per la vibra | Materiale: | 65Mn,45#,50#,55#,60#,70#,72A è il più popolare |
|---|---|---|---|
| Tecnologia: | altri prodotti della voce 8302 | Intervallo di diametro del filo: | 0.5 mm-12,5 mm |
| Apertura: | 0,45 mm-100 mm | Larghezza: | 1050 mm, 1200 mm, 1350 mm, 1450 mm, 1500 mm, 1650 mm, 1860 mm, 2060 mm, ecc. |
| Distanze: | 1-200 m (foglio: 2 m), rotolamento (200 m) | dimensioni di foglio popolari: | 1350*5750mm, 1350*4650mm, 1550*5750mm, 1550*4650mm, 1860*4650mm, 1860*5750mm, ecc. |
| Evidenziare: | Rete metallica del vaglio oscillante del foro quadrato,Rete metallica del vaglio oscillante della cava,Maglia di vibrazione del foro quadrato |
||

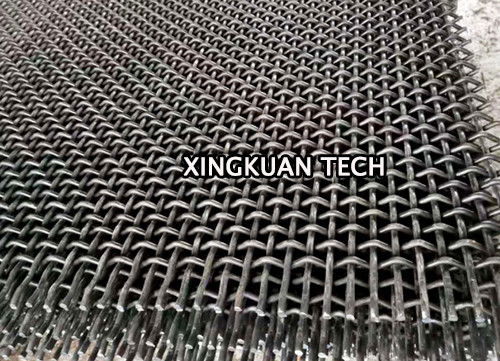

Lato di grossa superficie, buco quadrato Scatto minerario, grattacielo, vetrina, maglia per la vibrazione in miniera
Descrizioni:
C'è un buco quadrato e un buco a fessura per la rete di schermo minerario e di cava nel ponte di schermo vibrante utilizzato nelle macchine a schermo vibrante per filtrare e separare sabbie, ghiaia, carbone, pietre,rocce e altri materiali umidi e secchi. Ma il tipo di foro quadrato Wire Mesh è uno degli schermi di estrazione più comunemente utilizzati.è costituito da fili dello stesso diametro che sono incrociati per formare aperture quadrate precise e ottenere la massima rigidità. per il bordo, abbiamo il bordo grezzo, il bordo del gancio o il bordo della piastra di avvolgimento. ma il bordo grezzo è per lo più comune e flessibile usato nel setacciamento.Non abbiamo bisogno di alcun trattamento speciale..

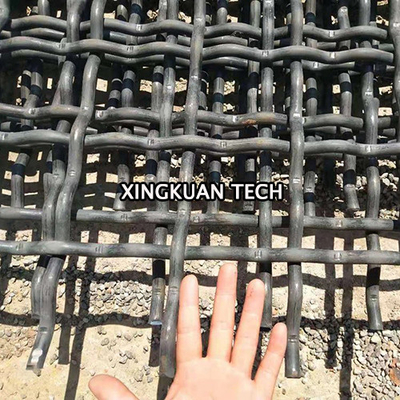

RAW EDGE (borda piana) Forma di buco quadrato
Rapido dettaglio:
Parametro dell'acciaio al carbonio:
- No |
Grado | Composizione chimica | Proprietà di forza | ||
| C | - Sì. | M | σb (MPa) | ||
| 1 | 30Mn | 00,27-0,34% | 00,17-0,37% | 00,70-1,00% | 540 |
| 2 | 45 | 0.42-0.50% | 00,17-0,37% | 00,50-0,80% | 600 |
| 3 | 50 | 0.47-0.55% | 00,17-0,37% | 00,50-0,80% | 630 |
| 4 | 55 | 0.52-0.60% | 00,17-0,37% | 00,50-0,80% | 645 |
| 5 | 60 | 0.57-0.65% | 00,17-0,37% | 00,50-0,80% | 675 |
| 6 | 65 | 0.62-0.70% | 00,17-0,37% | 00,50-0,80% | 695 |
| 7 | 70 | 00,67-0,75% | 00,17-0,37% | 00,50-0,80% | 715 |
| 8 | 65Mn | 0.62-0.70% | 00,17-0,37% | 00,90-1,20% | 980 |
| 9 | 72A | 00,69-0,76% | 00,15-0,35% | 00,30-0,60% | 1570 |
Parametro dell'acciaio inossidabile:
| - No | Grado | Composizione chimica | Proprietà di forza | |||
| C | Ni | M | Cr | σb (MPa) | ||
| 1 | 202 | ≤ 0,15% | 40,0-6,0% | ≤ 7,5% | 17.0-19.0 | 520 |
| 2 | 304 | ≤ 0,08% | 80,0-10,5% | ≤ 2,0% | 18.0-20.0 | 520 |
| 3 | 321 | ≤ 0,08% | 90,0-12,0% | ≤ 2,0% | 17.0-19.0 | 520 |
| 4 | 316 | ≤ 0,08% | 100,0-14,0% | ≤ 2,0% | 16.0-18.5 | 520 |
Parametri delle maglie di schermo della cava:
| Apertura | Carro leggero | Cargo medio | Carro pesante | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Diametro del filo | Peso | Zona aperta | Diametro del filo | Peso | Zona aperta | Diametro del filo | Peso | Zona aperta | |
| mm | mm | kg/m2 | % | mm | kg/m2 | % | mm | kg/m2 | % |
| 2.0 | ️ | ️ | ️ | ️ | ️ | ️ | 1.37 | 7.1 | 35 |
| 3.2 | ️ | ️ | ️ | 2.00 | 9.9 | 37 | 2.50 | 14.1 | 31 |
| 4.0 | 2.00 | 8.50 | 44 | 2.50 | 12.2 | 38 | 3.05 | 16.8 | 32 |
| 5.0 | 2.00 | 7.80 | 51 | 2.50 | 16.6 | 44 | 3.05 | 14.7 | 38 |
| 5.6 | 2.50 | 9.80 | 48 | 3.05 | 13.7 | 41 | 4.00 | 21.2 | 34 |
| 6.4 | 2.50 | 8.89 | 51 | 3.05 | 12.6 | 46 | 4.00 | 19.6 | 38 |
| 6.8 | 2.50 | 9.00 | 51 | 3.05 | 10.0 | 44 | 4.00 | 19.7 | 37 |
| 7.1 | 2.50 | 8.80 | 55 | 3.05 | 11.9 | 48 | 4.00 | 18.3 | 41 |
| 8.0 | 2.50 | 10.80 | 54 | 4.00 | 16.9 | 44 | 5.00 | 24.4 | 38 |
| 9.0 | 3.05 | 9.80 | 55 | 4.00 | 15.6 | 48 | 5.00 | 22.7 | 44 |
| 10.0 | 3.05 | 9.10 | 58 | 4.00 | 14.5 | 51 | 5.00 | 21.2 | 44 |
| 11.2 | 3.05 | 10.40 | 54 | 5.00 | 19.6 | 48 | 5.60 | 28.6 | 44 |
| 12.5 | 4.00 | 12.30 | 57 | 5.00 | 18.1 | 51 | 5.60 | 20.0 | 47 |
| 14.0 | 4.00 | 16.70 | 54 | 5.00 | 20.0 | 51 | 6.80 | 24.6 | 48 |
| 16.0 | 5.00 | 15.10 | 58 | 5.60 | 19.5 | 56 | 6.80 | 22.6 | 51 |
| 18.0 | 5.00 | 14.50 | 58 | 6.80 | 20.7 | 55 | 7.10 | 25.0 | 51 |
| 20.0 | 5.60 | 14.00 | 61 | 6.80 | 19.2 | 58 | 7.10 | 24.0 | 54 |
| 22.0 | 5.60 | 17.60 | 61 | 7.10 | 21.5 | 57 | 8.00 | 26.7 | 54 |
| 25.0 | 6.80 | 16.10 | 64 | 7.10 | 20.1 | 60 | 8.00 | 24.6 | 57 |
| 28.0 | 7.00 | 14.70 | 63 | 8.00 | 19.0 | 61 | 9.00 | 27.8 | 57 |
| 32.0 | 8.00 | 20.60 | 64 | 9.00 | 26.0 | 60 | 10.00 | 30.4 | 58 |
| 38.0 | 8.00 | 18.70 | 67 | 9.00 | 28.1 | 64 | 10.00 | 27.9 | 61 |
| 40.0 | 9.00 | 21.00 | 67 | 10.00 | 25.4 | 64 | 11.20 | 31.1 | 61 |
| 45.0 | 9.00 | 19.50 | 69 | 10.00 | 23.4 | 67 | 11.20 | 28.4 | 64 |
| 50.0 | 10.00 | 23.20 | 69 | 11.20 | 26.0 | 67 | 12.50 | 31.8 | 64 |
| 56.0 | 10.00 | 19.20 | 72 | 11.20 | 28.7 | 69 | 12.50 | 29.0 | 67 |
| 63.0 | 10.00 | 17.40 | 75 | 11.20 | 24.5 | 72 | 12.50 | 25.1 | 70 |
| 76.2 | 10.00 | 14.80 | 78 | 11.20 | 16.0 | 75 | 12.50 | 20.0 | 73 |
| 80.0 | 10.00 | 16.00 | 79 | 11.20 | 17.5 | 72 | 12.50 | 21.5 | 75 |
| 90.0 | 10.00 | 14.00 | 81 | 11.20 | 15.7 | 79 | 12.70 | 19.4 | 77 |
| 100.0 | 10.00 | 10.00 | 82 | 11.20 | 14.3 | 81 | 12.70 | 17.6 | 79 |
| Altre dimensioni e tipi di maglie sono disponibili su richiesta. | |||||||||
Applicazioni:
Attenzione:
1.Quando si ordinano gli schermi si devono tenere conto dei seguenti aspetti tecnici:
2Termine di pagamento: TT, Lc o pagamento online assicurativo, ecc.
3.Flat sheet, per favore fornire informazioni sotto.
4- Con ganci o lamiere di acciaio lungo il bordo.
Si prega di fare riferimento alle "denominazioni standard dei bordi" di cui sopra,Scegliere quella più appropriata.
Se avete il disegno, vi preghiamo di fornirci il disegno o la foto. Grazie.
